Powerdaylight Besturingskast daglichtdimmer

Plug-and-play besturingskast voor Daglichtdimmer

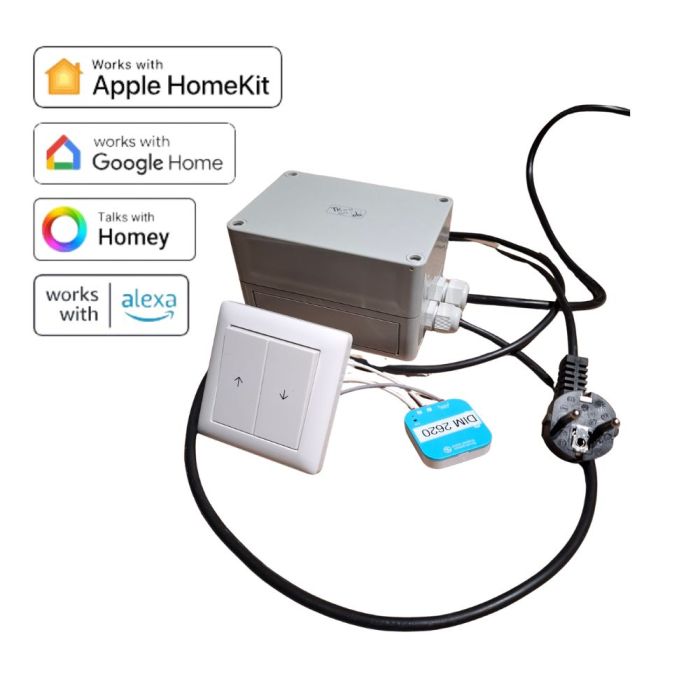

Met onze plug-and-play besturingskast bedient u eenvoudig één of meerdere Daglichtdimmers. De kast wordt compleet voorbereid en voorgemonteerd geleverd. Hierdoor hoeft u niet zelf alle afzonderlijke onderdelen samen te stellen en ontstaat een betrouwbaar en gebruiksvriendelijk systeem.

De besturingskast kan worden bediend met de standaard meegeleverde draadloze GIRA-wandschakelaar of via de Plejd-app. Daarnaast kunt u automatische tijdschema’s en een astroklok instellen. Met een optionele gateway is integratie met verschillende smart-home-systemen mogelijk.

Robuuste Spelsberg-behuizing

De componenten zijn ondergebracht in een hoogwaardige kunststof behuizing van Spelsberg, een wereldwijd bekend merk op het gebied van elektrotechnische behuizingen en installatiesystemen.

De grijze behuizing heeft een volledig gesloten deksel en een beschermingsgraad van IP66. Dit betekent dat de behuizing stofdicht is en bescherming biedt tegen krachtige waterstralen.

Hierdoor kan de besturingskast worden toegepast in uiteenlopende omgevingen, zoals woningen, commerciële gebouwen en agrarische ruimtes. De daadwerkelijke bescherming is mede afhankelijk van een correcte montage, kabelinvoer en plaatsing.

Compacte afmetingen

Dankzij het compacte formaat kan de besturingskast op verschillende plaatsen worden gemonteerd. Houd rondom de kast voldoende ruimte vrij voor de kabelinvoer, aansluitingen en eventueel onderhoud.

Aansturing met Plejd JAL-01

In de besturingskast bevindt zich één Plejd JAL-01 Shutter Controller. Deze module verzorgt de aansturing van de aangesloten Daglichtdimmer of Daglichtdimmers.

De JAL-01 werkt samen met de Plejd WIN-01 Wireless Switch Module die bij de meegeleverde wandschakelaar wordt gemonteerd. Hierdoor kan de Daglichtdimmer draadloos worden bediend, zonder dat er een aparte bedieningskabel tussen de wandschakelaar en de besturingskast hoeft te worden aangelegd.

Draadloze GIRA ST55-wandschakelaar

Bij de besturingskast wordt standaard een witte GIRA ST55-inbouwschakelaar geleverd. Bij deze schakelaar wordt één Plejd WIN-01 Wireless Switch Module gemonteerd.

De WIN-01 heeft twee ingangen en kan met verschillende soorten schakelaars worden gecombineerd. Hierdoor kunt u de meegeleverde GIRA ST55 desgewenst vervangen door een andere geschikte schakelaar die beter aansluit bij uw interieur of reeds aanwezige schakelmateriaal.

De WIN-01 heeft compacte afmetingen van slechts 42 × 42 × 8 mm en werkt op een vervangbare batterij. De verwachte batterijduur bedraagt maximaal 15 jaar. De werkelijke batterijduur is afhankelijk van het gebruik en de omstandigheden.

Draadloze bereik is rond de 10 meter. Dit bereik is typisch voor veel alledaagse draadloze technologieën zoals Bluetooth (Klasse 2). Binnenshuis kan dit signaal echter worden beïnvloed door obstakels zoals dikke muren, beton, metalen constructies of interferentie van andere elektronische apparaten.

Bediening via de Plejd-app

Naast bediening met de draadloze wandschakelaar kan de Daglichtdimmer ook via de Plejd-app op een smartphone worden bediend.

Na het downloaden van de app voert u de meegeleverde systeemcode in. Deze systeemcode bevindt zich op de besturingskast en de zender. Nadat de code is ingevoerd, kan de eindgebruiker de Daglichtdimmer via de app bedienen wanneer de smartphone zich binnen het bereik van het systeem bevindt.

Via de Plejd-app kunt u:

• De Daglichtdimmer handmatig openen en sluiten
• Zelf scènes aanmaken
• Persoonlijke tijdschema’s instellen
• Bestaande tijdschema’s aanpassen
• Tijdschema’s naar wens in- en uitschakelen
• Automatische bediening via de astroklok instellen
• De werking afstemmen op de stand van de zon

Zo kan de daglichttoevoer automatisch worden afgestemd op het dagritme, het gebruik van de ruimte en de persoonlijke voorkeuren van de gebruiker.

Integratie met smart-home-systemen

Met een geschikte Plejd-gateway kan het systeem worden geïntegreerd met verschillende smart-home-platforms, waaronder:

• Apple HomeKit
• Google Home
• Homey
• Amazon Alexa

Hierdoor kan de Daglichtdimmer onderdeel worden van een bredere slimme installatie en samen met andere apparaten, scènes en automatiseringen worden bediend.

Voor deze koppelingen is een aanvullende gateway en mogelijk een specifieke configuratie nodig. Neem vooraf contact op met Techcomlight wanneer u de besturingskast met een smart-home- of domoticasysteem wilt combineren. Dan kunnen wij de mogelijkheden en de benodigde uitvoering met u afstemmen.

Geschikt voor maximaal 10 Daglichtdimmers

Op één standaard besturingskast kunnen maximaal 10 Daglichtdimmers worden aangesloten.

Wilt u meer dan 10 Daglichtdimmers bedienen? Neem dan vooraf contact op met Techcomlight. Wij kunnen een aangepaste besturingskast samenstellen die geschikt is voor het gewenste aantal dimmers.

Verschillende bedieningsmogelijkheden

De Daglichtdimmer kan met onze besturingskast op verschillende manieren worden bediend:

• Draadloze wandschakelaar: met de standaard meegeleverde witte GIRA ST55 en Plejd WIN-01.
• Eigen schakelaar: de WIN-01 kan met een andere geschikte schakelaar worden gecombineerd.
• Smartphone-app: handmatige bediening via de Plejd-app.
• Scènes: meerdere gewenste instellingen combineren.
• Astroklok: automatische bediening op basis van de stand van de zon.
• Tijdschema’s: automatisch openen en sluiten op zelf ingestelde tijden.
• Smart home: integratie met onder andere Apple HomeKit, Google Home, Homey en Amazon Alexa via een geschikte gateway.
• Domotica: andere aangepaste koppelingen zijn op aanvraag mogelijk.

Laagspanningskabel voor de Daglichtdimmer

Bij iedere Daglichtdimmer wordt standaard circa 70 cm laagspanningskabel meegeleverd. Deze kabel kan indien nodig worden verlengd tot maximaal 30 meter. Hierdoor kunnen de besturingskast en de verschillende Daglichtdimmers op de gewenste plaatsen worden gemonteerd.

Wanneer vooraf bekend is hoe het systeem wordt opgebouwd, kunnen wij de besturingskast met de meegeleverde kabel van 70 cm alvast op één Daglichtdimmer aansluiten.

Worden meerdere Daglichtdimmers op één besturingskast aangesloten? Dan moeten de overige dimmers door een erkend installateur worden aangesloten en doorgelust.

Voedingskabel met Eurostekker

De voeding van de besturingskast verloopt via een voorgemonteerd aansluitsnoer van circa 1 meter. Dit aansluitsnoer is voorzien van een Eurostekker en kan rechtstreeks op een geschikte wandcontactdoos van 230 volt worden aangesloten.

Wanneer zich binnen 1 meter van de besturingskast een geschikte wandcontactdoos bevindt, hoeft u alleen de stekker aan te sluiten. De overige onderdelen zijn al voorgemonteerd.

Let op: het aansluitsnoer werkt op 230 volt. Gebruik voor een grotere afstand uitsluitend een geschikt en veilig verlengsnoer. Aanpassingen aan de voedingskabel of de vaste elektrische installatie moeten door een erkend installateur worden uitgevoerd.

Toepassingsmogelijkheden

De besturingskast is geschikt voor uiteenlopende toepassingen, waaronder:

• Woningen
• Slaapkamers en woonkamers
• Mediarooms, thuisbioscopen en gamerooms
• Kantoren en vergaderruimtes
• Presentatieruimtes
• Sportaccommodaties
• Commerciële gebouwen
• Agrarische gebouwen en stallen
• Werkplaatsen en opslagruimtes

Belangrijkste kenmerken

• Compleet voorbereide en voorgemonteerde besturingskast
• Speciaal samengesteld voor onze Daglichtdimmers
• Geschikt voor maximaal 10 Daglichtdimmers
• Aangepaste uitvoering voor meer dan 10 dimmers mogelijk
• Eén Plejd JAL-01 Shutter Controller in de besturingskast
• Eén Plejd WIN-01 Wireless Switch Module bij de wandschakelaar
• Witte GIRA ST55-inbouwschakelaar standaard meegeleverd
• WIN-01 voorzien van twee ingangen
• WIN-01 te combineren met verschillende soorten schakelaars
• Afmetingen WIN-01: 42 × 42 × 8 mm
• WIN-01 met vervangbare batterij
• Verwachte batterijduur van maximaal 15 jaar
• Draadloze bediening via de wandschakelaar
• Bediening via de Plejd-app
• Zelf instelbare scènes en tijdschema’s
• Automatische bediening via de astroklok
• Bediening op basis van de stand van de zon
• Smart-home-integratie via een geschikte gateway
• Domoticakoppeling op aanvraag
• Hoogwaardige kunststof Spelsberg-behuizing
• Grijze uitvoering met volledig gesloten deksel
• Beschermingsgraad IP66
• Afmetingen besturingskast: 130 × 94 × 81 mm
• Voorgemonteerd aansluitsnoer van circa 1 meter
• Eurostekker voor aansluiting op 230 volt
• Circa 70 cm laagspanningskabel bij iedere Daglichtdimmer
• Laagspanningskabel verlengbaar tot maximaal 30 meter

Eenvoudige en veilige installatie

De besturingskast wordt zo compleet mogelijk voorbereid geleverd. Wanneer binnen het bereik van het voorgemonteerde aansluitsnoer een geschikte wandcontactdoos aanwezig is, kan de Eurostekker eenvoudig worden aangesloten.

Moeten kabels worden aangepast of meerdere Daglichtdimmers worden doorgelust? Laat deze werkzaamheden dan uitvoeren door een erkend installateur. Zo bent u verzekerd van een veilige aansluiting en een correcte werking van het complete systeem.
